BOLEX H16 Non-reflex

BOLEX H16 Non-reflex (52)

 Présentation

BOLEX H16 Non-reflex (Publicité Tiranty)A partir de 1947 BOLEX lance une nouvelle série pour son modèle H-16.
 - La série IV (1947) aussi dénommée "Leader" se distingue des premiers modèles par un compteur d'image intégré au boitier avec bouton de remise à zéro. Le viseur tri-focal est identique aux modèles précédents tout comme le système de mise au point reflex avec coupelle oculaire sur le dessus de la caméra.
 - La série V (1951) dénommée "Deluxe" aux USA reçoit le nouveau viseur multifocal 'Octamètre" (ou "Octameter") réglable en continu de 15 à 150 mm. Une lunette de mise au point reflex est proposée en option. Elle permet la mise au point critique à hauteur d’œil sur l'objectif placé en position haute. (A ne pas confondre avec la visée réflex continue utilisée pour les H-16 Reflex.)
 - La série VI (1954) dénommée "Supreme" aux USA reçoit un levier de manœuvre de la tourelle et une glissière porte-filtre.

Viseur BOLEX PC12A partir de 1958 la fabrication des BOLEX H-16 à tourelle et visée non reflex se poursuit jusqu'en 1963 avec le modèle H-16 T qui offre une alternative "économique" à la version reflex. Ce modèle est dépourvu de la glissière pour filtres et du viseur de mise au point supérieur à hauteur d’œil. Il est équipé du nouveau viseur "BOLEX PC 12" à 4 focales et correction de parallaxe. Un viseur "Octamètre" peut toutefois être fourni en option.

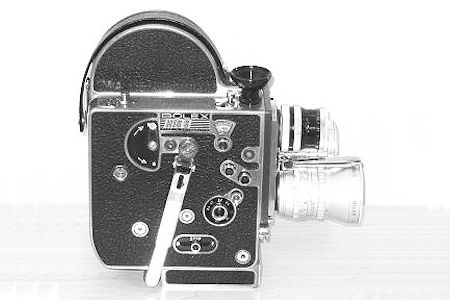

BOLEX H 16 SDe 1963 à 1969 une version non-reflex sera toujours proposée par BOLEX avec la H-16 S. Son nouveau boitier à tourelle reprend les différentes caractéristiques de la H-16 REX-4 en particulier la "Flat Base" et l'axe d'entrainement direct 1:1. Elle est facilement identifiable grâce à son logo.


BOLEX H16 Non-reflex BOLEX H16 Non-reflex BOLEX H16 Non-reflex
BOLEX H16 Non-reflex BOLEX H16 Non-reflex BOLEX H16 Non-reflex

H16 Leader 1952 - Cliquez sur les images pour les agrandir

 Caractéristiques

 Année de production  1947 à 1958
 Lieu de production
  Suisse
 Format  16 mm
 Système, Longueur du film
  Bobines, 30 m
 Entrainement  Mécanique à ressort
 Fréquences d'image  8-16-24-32-64 i/s, VPV, MAR
 Visée
 Viseur tri-focale avec correction de parallaxe + mise au point reflex avec coupelle oculaire (Série IV)
 Visée
 Viseur multi-focale "Octamètre" avec correction de parallaxe + lunette de mise au point reflex optionnelle (Série V et VI)
 Monture
  Standard "C"
 Objectifs
 Berthiot CINOR 1:1,5 F = 17 ou KERN YVAR 1:2,8 F = 16

 Berthiot CINOR 1:1,5 F = 25 ou KERN SWITAR 1:1,4 F = 25

 Berthiot CINOR 1:2,5 F = 75 ou KERN YVAR 1:2,8 F = 75
 Posemètre
 Non
 Compteur  Métrique, Compteur d'images
 Dimensions (LxPxH) Poids  7 (14) x 15 (21) x 19,5( 37) cm, 3,500 kg
 Boitier, Finition  Alliage d'aluminium moulé, Garniture cuir noir
 Numéro de série
  A l'intérieur du boitier, sur couvercle ey sous la camera
 Accessoires  lunette reflex, iris à fermeture totale, déclencheur souple, poignée Déclic, Sac et malette de transport, titreuse
 Observations

 Publicités

BOLEX H16 Non-reflex (Publicité 1949) BOLEX H16 Non-reflex (Publicité 1951) BOLEX H16 Non-reflex (Publicité 12/1951) BOLEX H16 Non-reflex (Publicité 1954) BOLEX H16 Non-reflex (Publicité)


 Sources

 Documents disponibles

H16 H8 NonReflex Manuel fr Manuel utilisateur série V (fr)
BOLEX H16 H8 Manuel fr Manuel utilisateur "Tiranty" (fr)
Bolex H Manuel fr Manuel utilisateur série VI (fr)

 Cliquez sur l'image ou sur le titre pour charger le document
